Ako funguje vypúšťací solenoidový ventil?

Ako špecializovaný dodávateľ vypúšťacích solenoidových ventilov som bol svedkom rozšíreného používania a významu týchto zariadení v rôznych priemyselných odvetviach. V tomto blogovom príspevku sa ponorím do fungovania vypúšťacích solenoidových ventilov, preskúmam ich aplikácie a zdôrazním kľúčové faktory pri výbere.

Základy vypúšťacieho solenoidového ventilu

Vypúšťací solenoidový ventil je elektromechanicky ovládaný ventil určený na riadenie prietoku kvapalín alebo plynov v systéme. Jeho primárnou funkciou je otváranie alebo zatváranie priechodu, čo umožňuje efektívne odvádzanie tekutín. Ventil pozostáva z niekoľkých základných komponentov:

• Solenoidová cievka: Toto je srdce ventilu. Keď cievkou prechádza elektrický prúd, vytvára magnetické pole.
• Teleso ventilu: Telo ventilu obsahuje vnútorné komponenty a poskytuje spojovacie body pre vstup a výstup kvapaliny.
• Piest: Piest je pohyblivé jadro, ktoré je ovplyvnené magnetickým poľom vytvoreným cievkou solenoidu. Keď je cievka pod napätím, piest sa pohybuje, buď otvára alebo zatvára ventil.

Ako to funguje

Činnosť vypúšťacieho solenoidového ventilu je založená na princípe elektromagnetizmu. Tu je podrobný rozpis toho, ako to funguje:

Stav bez energie

Keď cievka elektromagnetu nie je pod napätím, ventil je vo svojej pokojovej alebo štandardnej polohe. Vo väčšine vypúšťacích solenoidových ventilov to znamená, že ventil je zatvorený. Pružina zvyčajne drží piest na mieste a blokuje tok tekutiny cez ventil.

Energizovaný stav

Keď sa na cievku solenoidu aplikuje elektrický prúd, vytvorí sa magnetické pole. Toto magnetické pole pôsobí silou na piest, čím prekonáva silu pružiny. V dôsledku toho sa piest pohybuje, čo zase otvára ventil. Kvapalina alebo plyn potom môžu prúdiť cez ventil od vstupu k výstupu, čo umožňuje odvodnenie.

Vráťte sa do stavu bez energie

Po odstránení elektrického prúdu z cievky solenoidu sa magnetické pole zrúti. Pružina potom tlačí piest späť do jeho pôvodnej polohy, čím uzatvorí ventil a zastaví tok tekutiny.

Typy vypúšťacích solenoidových ventilov

K dispozícii je niekoľko typov vypúšťacích solenoidových ventilov, z ktorých každý je navrhnutý tak, aby vyhovoval špecifickým aplikáciám:

Normálne uzavreté (NC) ventily

Ako už bolo spomenuté, NC ventily sú zatvorené, keď je elektromagnetická cievka bez napätia. Bežne sa používajú v aplikáciách, kde je potrebné zastaviť prietok tekutiny za normálnych podmienok a povoliť len vtedy, keď je ventil pod napätím. Tento typ ventilu je ideálny pre systémy, kde ide o bezpečnosť, pretože akýkoľvek výpadok napájania bude mať za následok zatvorenie ventilu.

Normálne otvorené (NO) ventily

NO ventily sú otvorené, keď je elektromagnetická cievka bez napätia. Používajú sa v aplikáciách, kde je potrebné udržiavať prietok tekutiny za normálnych podmienok a zastaviť ho, keď je ventil pod napätím. Napríklad v niektorých drenážnych systémoch je potrebný nepretržitý prietok, kým nie je splnená špecifická podmienka, kedy sa ventil uzavrie.

Priamo pôsobiace ventily

Priamo pôsobiace vypúšťacie solenoidové ventily fungujú priamo prostredníctvom magnetickej sily solenoidovej cievky. Sú schopné otvárania a zatvárania proti vysokému tlaku a sú vhodné pre aplikácie s relatívne nízkym prietokom. Tieto ventily majú jednoduchý dizajn a často sa používajú v systémoch, kde sa vyžaduje rýchla odozva.

Pilotne ovládané ventily

Pilotne ovládané vypúšťacie solenoidové ventily využívajú kombináciu magnetickej sily solenoidu a tlaku kvapaliny. Sú vhodnejšie pre aplikácie s vysokým prietokom a veľkým priemerom potrubia. Na správne fungovanie však vyžadujú minimálny tlakový rozdiel na ventile.

Aplikácie vypúšťacích solenoidových ventilov

Vypúšťacie solenoidové ventily nachádzajú uplatnenie v širokej škále priemyselných odvetví:

Priemyselná výroba

V priemyselných výrobných procesoch sa vypúšťacie solenoidové ventily používajú na riadenie prietoku rôznych tekutín, ako je voda, olej a chemikálie. Sú nevyhnutné pre udržanie efektívnosti a bezpečnosti výrobných liniek. Napríklad v chemickom spracovateľskom závode môžu byť tieto ventily použité na vypúšťanie odpadových tekutín alebo na riadenie toku reaktantov.

HVAC systémy

Systémy vykurovania, ventilácie a klimatizácie (HVAC) sa spoliehajú na vypúšťacie solenoidové ventily na odstránenie kondenzovanej vody. Kondenzát sa tvorí v dôsledku chladiaceho procesu v klimatizáciách a je potrebné ho pravidelne vypúšťať, aby sa zabránilo poškodeniu vodou a zabezpečilo sa správne fungovanie systému.

Závody na úpravu vody

Úpravne vody používajú vypúšťacie solenoidové ventily na reguláciu prietoku vody v rôznych fázach procesu úpravy. Tieto ventily možno použiť na vypúšťanie sedimentov, riadenie toku chemikálií a riadenie celkovej hladiny vody v nádržiach na úpravu.

automobilový priemysel

V automobilovom priemysle sa vypúšťacie solenoidové ventily používajú v rôznych systémoch, ako je palivový systém, prevodový systém a brzdový systém. Napríklad v automatickej prevodovke automobilu môže solenoidový ventil ovládať prietok hydraulickej kvapaliny, aby bolo možné plynulo preraďovať.

Kľúčové úvahy pri výbere vypúšťacieho solenoidového ventilu

Pri výbere vypúšťacieho solenoidového ventilu pre vašu aplikáciu je potrebné zvážiť niekoľko faktorov:

Kompatibilita s kvapalinami

Je dôležité zabezpečiť, aby bol ventil kompatibilný s kvapalinou, s ktorou bude manipulovať. Na teleso ventilu a vnútorné komponenty sa používajú rôzne materiály v závislosti od typu kvapaliny. Napríklad, ak sa ventil bude používať s korozívnou chemikáliou, mal by sa zvoliť ventil vyrobený z materiálu odolného voči korózii, ako je nehrdzavejúca oceľ alebo PTFE.

Tlak a prietok

Požiadavky na tlak a prietok vášho systému určia veľkosť a typ ventilu, ktorý potrebujete. Uistite sa, že ste si vybrali ventil, ktorý zvládne maximálny tlak a prietok vašej aplikácie. Ak je tlak pre ventil príliš vysoký, nemusí správne fungovať a ak je prietok príliš veľký, ventil ho nemusí zvládnuť efektívne.

Napätie a frekvencia

Elektrické špecifikácie cievky elektromagnetu, ako je napätie a frekvencia, musia zodpovedať zdroju napájania dostupnému vo vašom systéme. Použitie ventilu s nesprávnymi elektrickými špecifikáciami môže viesť k poruche alebo dokonca poškodeniu ventilu.

Podmienky prostredia

Zvážte podmienky prostredia, v ktorých bude ventil inštalovaný. Faktory ako teplota, vlhkosť a vystavenie prachu alebo chemikáliám môžu ovplyvniť výkon a životnosť ventilu. Uistite sa, že ste si vybrali ventil, ktorý je navrhnutý tak, aby odolal špecifickým podmienkam prostredia vašej aplikácie.

Naše produkty a riešenia

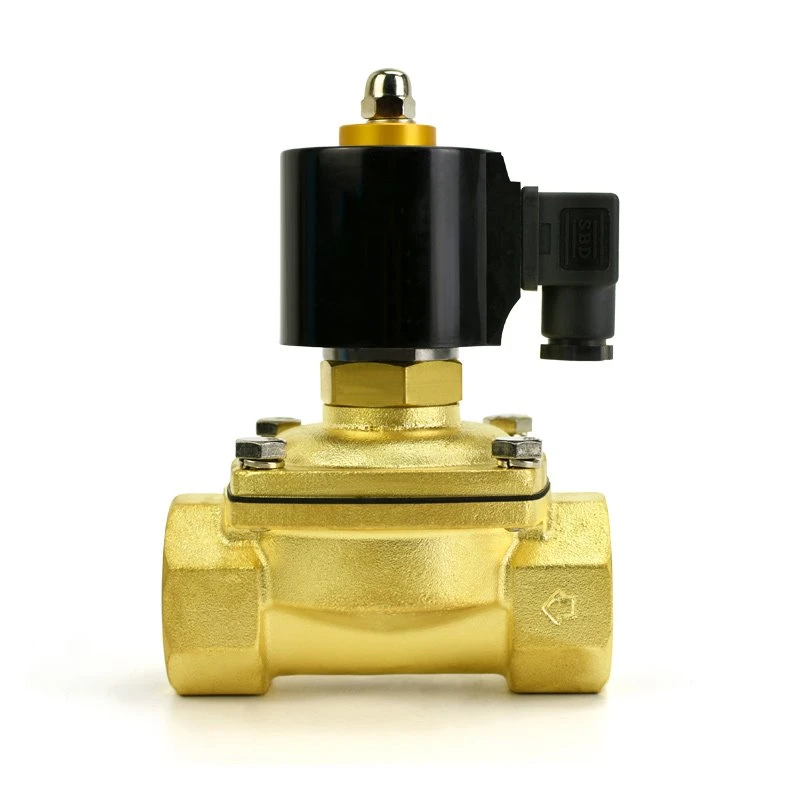

Ako renomovaný dodávateľ vypúšťacích solenoidových ventilov ponúkame širokú škálu vysoko kvalitných produktov, ktoré uspokoja rôznorodé potreby našich zákazníkov. Náš sortiment zahŕňaElektrický vodný ventil 220V, ktorý je určený na riadenie prietoku vody v rôznych aplikáciách. Vďaka spoľahlivému výkonu a odolnosti je obľúbenou voľbou medzi našimi zákazníkmi.

Ďalším produktom v našom portfóliu jePneumatický parný ventil 2l série. Tento ventil je špeciálne navrhnutý na použitie s parou a je schopný zvládnuť vysoké teploty a tlaky. Je ideálny pre aplikácie v priemyselných parných systémoch.

Ponúkame tiežSolenoidový ventil riadený časovačom automatického vypúšťania, ktorá umožňuje automatické odvodnenie na základe vopred nastaveného časovača. Táto funkcia je užitočná najmä v aplikáciách, kde sa vyžaduje pravidelné vypúšťanie, ale ručné ovládanie nie je praktické.

Kontaktujte nás, ak potrebujete vypúšťací solenoidový ventil

Či už hľadáte konkrétny vypúšťací solenoidový ventil pre nový projekt alebo potrebujete vymeniť existujúci ventil, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže pomôcť pri výbere správneho ventilu pre vašu aplikáciu a poskytnúť vám technickú podporu a popredajný servis.

Ak máte záujem dozvedieť sa viac o našich produktoch alebo by ste chceli prediskutovať svoje požiadavky, neváhajte nás kontaktovať. Tešíme sa na spoluprácu s vami, aby sme splnili vaše potreby v oblasti kontroly tekutín.

Referencie

• "Solenoidové ventily: princípy, prevádzka a výber" - Emerson Automation Solutions
• "Príručka kontroly tekutín" - Parker Hannifin Corporation
• "Priemyselné ventily: Dizajn a aplikácia" - Cameron International Corporation
